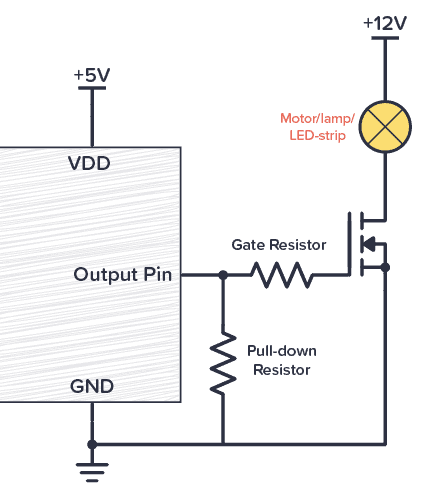

為什么有時候需要MOSFET柵極電阻？它應該是什么價值？它應該在下拉電阻之前還是之后？事實上，有許多電路是在沒有柵極電阻的情況下工作的，但添加一個可以防止一些潛在的問題。1000Ω 很可能會起作用。在下文中，附上了電路圖，用來連接MOSFET柵極電阻器（不一定要下拉電阻）：

一、為什么需要柵極電阻？

在晶體管的工作原理中，我們知道MOSFET的柵極到源極充當電容器。電容器的工作原理是這樣的：

1.當電容器充電時，電流流過它。一開始很多，后來越來越少。
2.當電容器充滿電時，沒有電流流過它。

當你的MOSFET開啟時，其柵源電容器已充滿電，所以沒有電流流過柵極。

但是當你的MOSFET被打開時，會有一個電流給這個柵源電容充電。因此，在一小段時間內，可能會有大量電流流動。

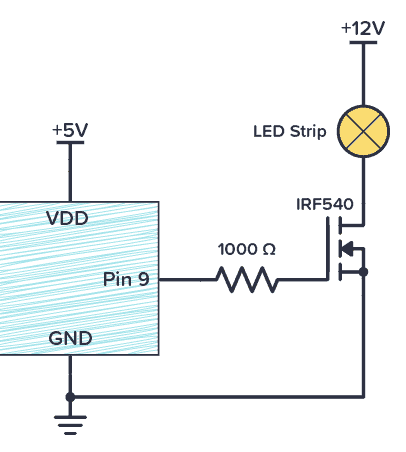

為了確保這個短暫的電流對于你的單片機（或連接的其他東西）來說不會太高，你需要在輸出引腳和MOSFET晶體管的柵極之間串聯一個電阻器：

二、選擇電阻值

通常 1000Ω 是一個足夠好的值。但這取決于你的電路。你可以使用歐姆定律計算從電阻器獲得的最大電流：

I = V / R

例如，在單片機（或Arduino）的輸出引腳上具有 5V 電壓的情況下，1000Ω 為你提供 5mA 的最大電流：

I = 5V / 1000Ω

如果你想快速打開和關閉輸出，當使用的電阻越高，MOSFET 開啟/關閉 的速度就越慢。

三、MOSFET柵極電阻器放置

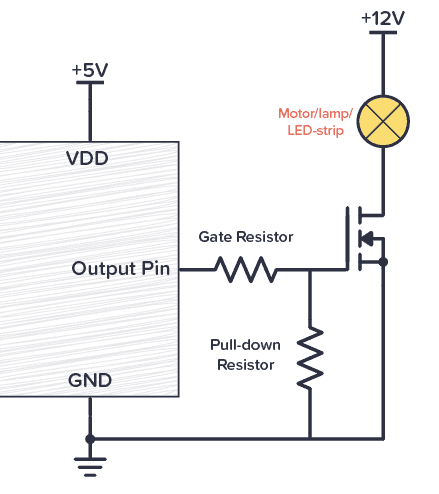

你是否為 MOSFET 使用下拉電阻？然后請記住，如果柵極電阻器放置在下拉電阻器的左側，則會得到一個分壓器電路，該電路將降低柵極電壓：

如果你選擇了一個至少比下拉電阻小 100 倍的柵極電阻，那么電壓的降低是如此之小以至于無關緊要。但是，如果它們的值更接近一點，則柵極上的電壓將低于引腳電壓。

有什么解決方案？其實，在兩者之間切換位置，使下拉電阻直接連接到輸出引腳即可：
