十年單片機開發方案提供商深圳英銳恩，推出基于PIC16F639單片機的被動無鑰門禁系統方案 。

1.主題：采用PIC16F639的被動無鑰門禁系統設計。

2.規范：免持式被動無鑰門禁(PKE)正迅速成為汽車遠程無鑰門禁應用的主流，并成為新車型的普遍選項。該方法無需用手按發送器按鈕來鎖上或打開車門，只要擁有一個有效的應答器就可方便地進出車輛。免持式PKE應用要求基站和應答器單元之間進行雙向通訊。車輛內的基站單元發出一個低頻(LF)命令，搜尋周圍的應答器。一旦車主的應答器被搜索到，該應答器隨即自動回應基站單元?；締卧谑盏接行У尿炞C響應信號后打開車門。

3. 使用工具: MPLAB IDE,ICD2 在線調試器,Microchip PKE Demoboard

4. 原理及動作說明:

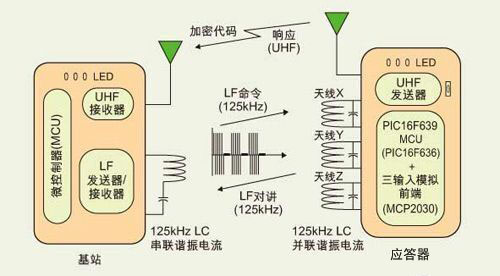

        PIC16F639是一款帶三通道模擬前端(AFE)的MCU，其模擬前端特性由MCU固件控制。由于使用方便，該器件可用于多種智能低頻檢測和雙向通訊應用中。例如實現智能PKE應答器 PIC16F639包括數字MCU部分(PIC16F639內核)和模擬前端(AFE)部分，可用于多種低頻檢測和智能雙向通訊應用。圖1為一個典型的PKE系統示例，基站單元發出一個125kHz的命令信號，搜尋周圍有效的應答器。如果接收到的命令有效，PKE應答器將返回一個響應信號。 PIC16F639器件的模擬輸入靈敏度很高(高達1mV峰峰值)，具有三個天線連接引腳。通過連接指向X、Y和Z方向的三個天線，應答器可隨時接收來自任意方向的信號，從而降低由天線的方向性而造成信號丟失的可能性。各天線引腳的輸入信號的檢測是相互獨立的，并隨后相加。通過對配置寄存器進行編程，每個輸入通道可以被單獨使能或禁止。被使能的通道越少，器件的功耗就越小。

5. 方塊圖：

6.方案優勢：
        PIC16F639器件的模擬輸入靈敏度很高(高達1mV峰峰值)，具有三個天線連接引腳。通過連接指向X、Y和Z方向的三個天線，應答器可隨時接收來自任意方向的信號，從而降低由天線的方向性而造成信號丟失的可能性。為實現免持操作，應答器連續等待并檢測輸入信號，這會減少電池使用壽命。因此，為減小工作電流，在模擬前端(AFE)搜尋有效輸入信號的同時，數字MCU部分可以處于低電流模式(休眠模式)。只有當AFE檢測到有效輸入信號時，數字MCU部分才被喚醒。通過使用一個輸出使能濾波器(喚醒濾波器)可實現這個功能。PIC16F639具有9個輸出使能濾波器選項。用戶可利用配置寄存器對濾波器進行編程。濾波器一旦被編程，則只有在輸入信號達到濾波器要求時，器件才將檢測到的輸出傳送到數字部分。

7.競爭力：

  1、通訊距離遠。
  2、PIC16F639內置Microchip Keeloq 技術，通訊更可靠。
  3、高度集成，生產容易，使用簡單。
  4、低功耗，可實現電池更長的使用時間。
