對單片機開發入門學習者來說，如何用Arduino Uno開發板做一個電子蠟燭呢？電子或無焰蠟燭是傳統燈芯蠟燭的替代品，在生活中是隨處可見的東西。這些燈具多用于家居裝飾，不必為著火的感到擔心，因為它們發光的不是明火，而是LED。

在本文中，英銳恩工程師展示了如何使用Arduino Uno開發板和三個LED制作簡單的電子蠟燭，你可以根據需要增加LED的數量。

電路與工作原理

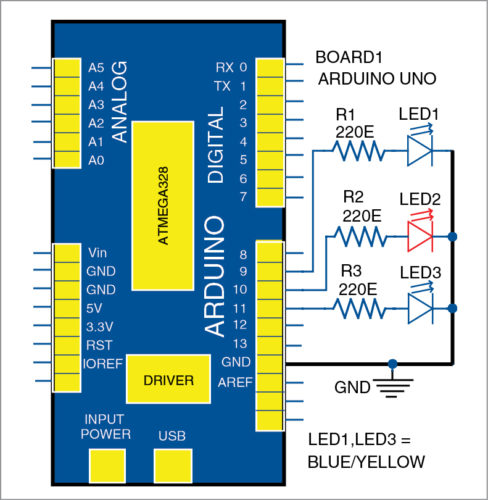

電子蠟燭的電路圖如下圖所示。它圍繞Arduino Uno板（BOARD1），三個LED（LED1至LED3）和三個電阻（R1至R3）構建。

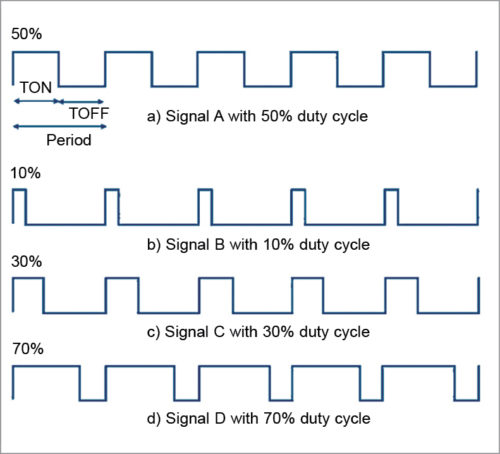

該電子蠟燭使用的技術基于脈沖寬度調制（PWM）。LED是僅在正向工作的二極管。如果降低電壓，則可以通過PWM或降低正向電流輕松將其調暗。簡而言之，LED接收不同占空比（導通周期）的DC周期，如下圖所示。

Arduino IDE用于編譯源代碼（candle.ino）并將其上傳到開發板上。從Arduino IDE的Board Tools菜單中選擇正確的Board和COM端口，然后通過計算機中的標準USB端口上載程序。

在源代碼void setup（）中，定義了引腳模式。即將9、10和11引腳定義為輸出引腳。在void loop（）中，analogWrite（pinNumber，Intensity）函數用于PWM。強度可以從源代碼的0到255之間變化。“ random（vary）+ fix”函數用于獲取0到195之間的隨機值，然后將60加到255。此外，你還可以根據需要在代碼中更改隨機數，例如random（160）+90。

怎樣搭建電路？

取三個LED，一個紅色和兩個黃色（可以取藍色或其他顏色），以產生蠟燭的錯覺。使用外部跳線將其與Arduino Uno連接。這樣做是因為Arduino Uno將通過USB供電。用不透明的盒子蓋住LED，方法是使頂部稍微敞開以使光線射出，使其看起來像真正的蠟燭。
